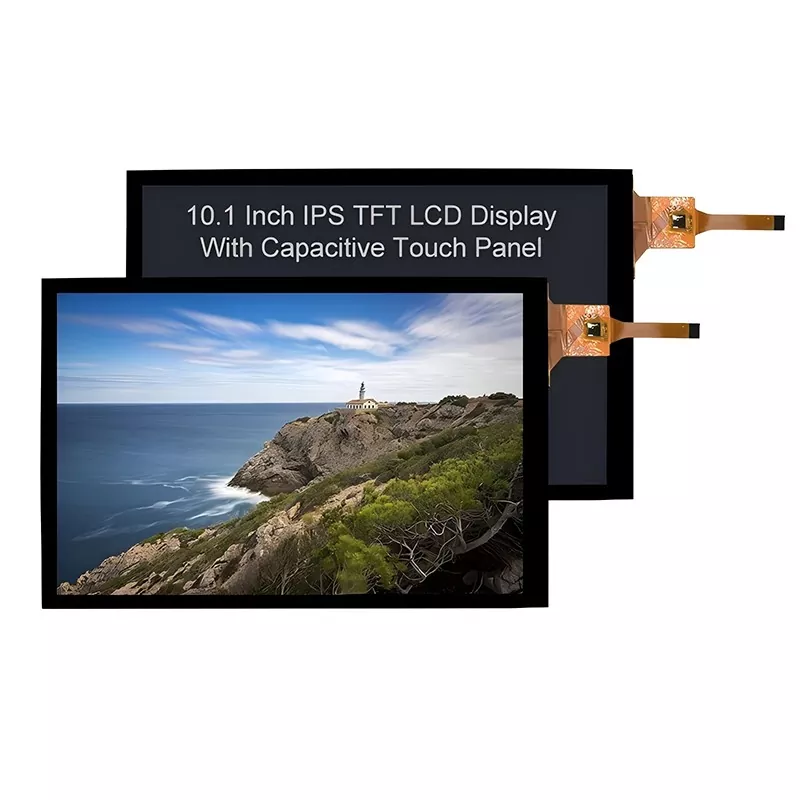

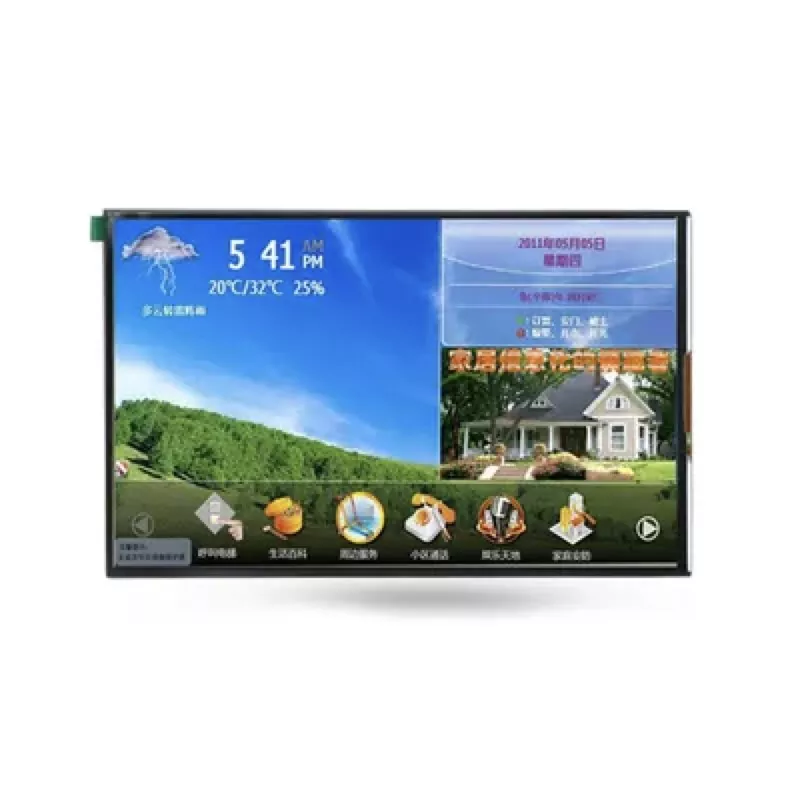

10,1 tuumaa 800x1280 kapasitiivinen kosketus TFT -moduuli

Koska TFT -moduulia käytetään laajasti elämässä, valmistajat ja toimittajat ovat yhä enemmän. Mikä tekee Victronix 10.1 tuuman 800x1280 kapasitiivisesta kosketus -moduulista, joka eroaa muista valmistajista? Aluksi siinä on 10,1 tuuman aktiivinen alue (135,36 mm × 216,58 mm) 800 × (RGB) × 1280 -resoluutiolla, joka tuottaa teräviä kuvia ja tukee jopa 16,7 miljoonaa väriä. Koe tyypillinen kirkkaus 250 CD/m² ja korkea kontrastisuhde 1000: 1. Toiseksi se integroi kapasitiivisen kosketuspaneelin (CTP), joka tukee 10-pisteistä monikosketusta. Ominaisuudet korkean pinnan kovuus (≥6h), erinomainen läpinäkyvyys (≥85%) ja tarkka tarkkuus (± 1,5 mm keskusta / ± 2,5 mm reuna). Hallitsee IL12511 IC. Lisäksi sen taustavalon hallinta sisältää PWM-signaalin (CABC) ja omistetut LED+/LED-nastat (9 V LED-taustavalo, 3S10p valkoinen LED-kokoonpano, tyypillinen elinikä 30 000- 50 000 tuntia 50%: iin, varmistaen selkeän näkyvyyden kaikissa valaistusolosuhteissa. Se kulkee tiukan ympäristötestauksen, mukaan lukien korkean/matalamman askeleen ja alan lämpötilan ja korkean lämpötilan. etäisyys -10 ° C - +50 ° C ja kestää varastoinnin samoissa ankarissa olosuhteissa.

Tämä Victronix 10.1 tuuman TFT-moduuli soveltuu ihmisen koneen rajapintoihin (HMIS), teollisuusohjauspaneeleille, kannettaville lääkinnällisille laitteille, testi- ja mittauslaitteille, myyntipistejärjestelmille ja kaikille sovelluksille, jotka vaativat luotettavaa, korkealaatuista kosketusnäyttöä haastavissa ympäristöissä.

Yleiset eritelmät

VXT101YIA-19C on TFT-LCD-moduuli. Se koostuu TFT-LCD-paneelista, ohjaimen IC: stä, FPC: stä, CTP: stä ja takavaloyksiköstä. Näyttöalue 10.1 ¢= sisältää 800 x (RGB) x 1280 pikseliä ja se voi näyttää jopa 16,7 miljoonaa väreä. Tämä tuote sopusoinnussa ROHS: n ympäristökriteerin kanssa ..

Huomautus 1: Värimuutos muuttuu hieman lämpötilan ja ajojännitteen mukaan.

Huomautus 2: Ilman FPC: tä ja juotetta.

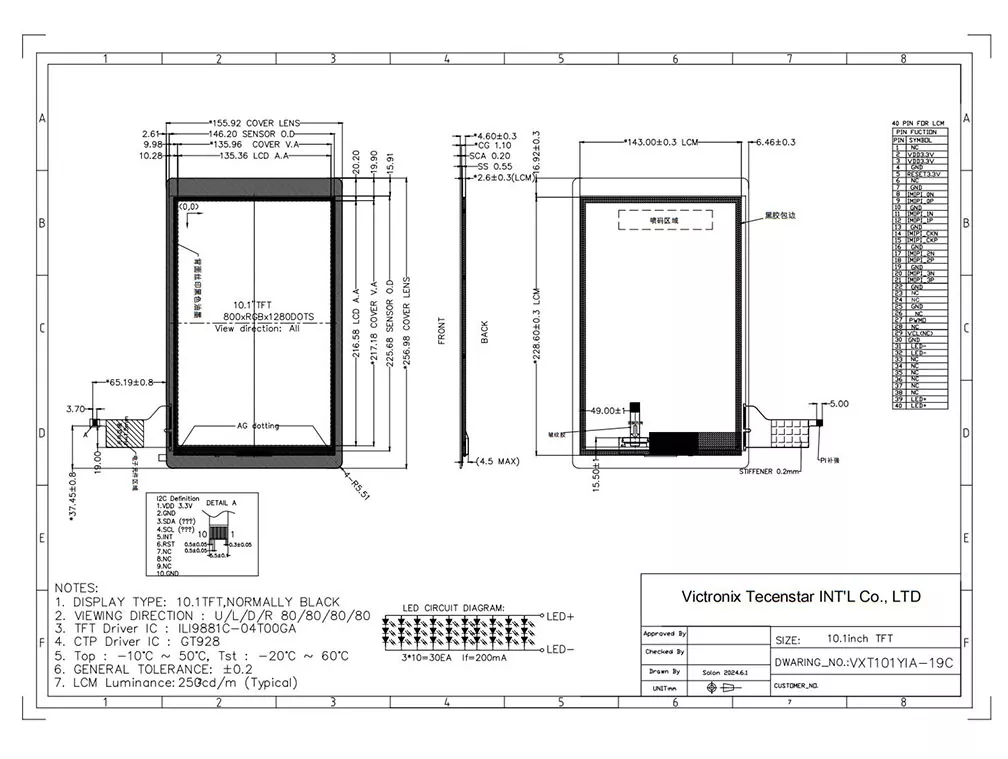

Konepiirustus
