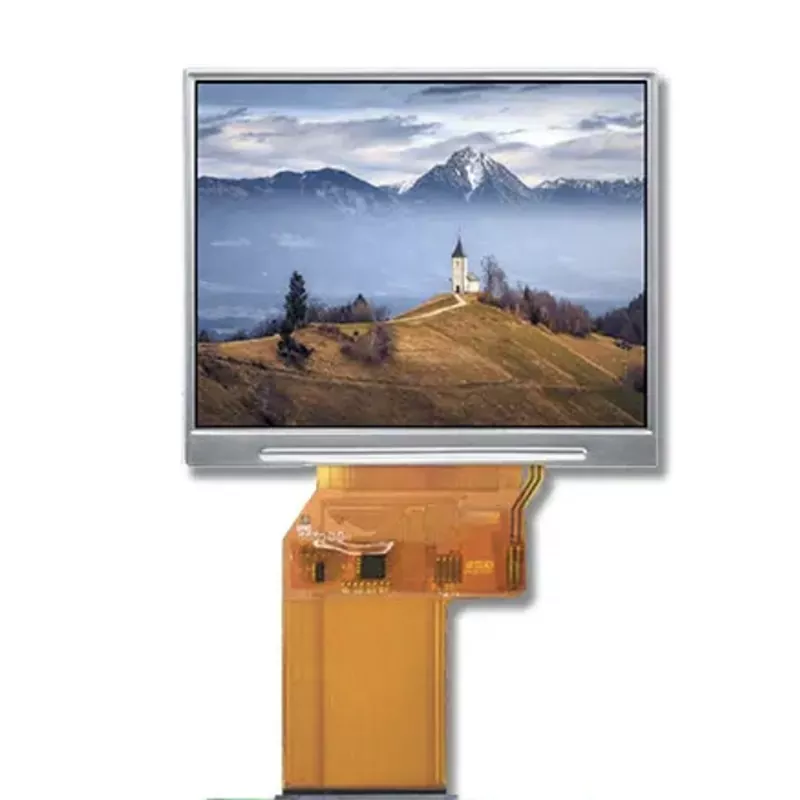

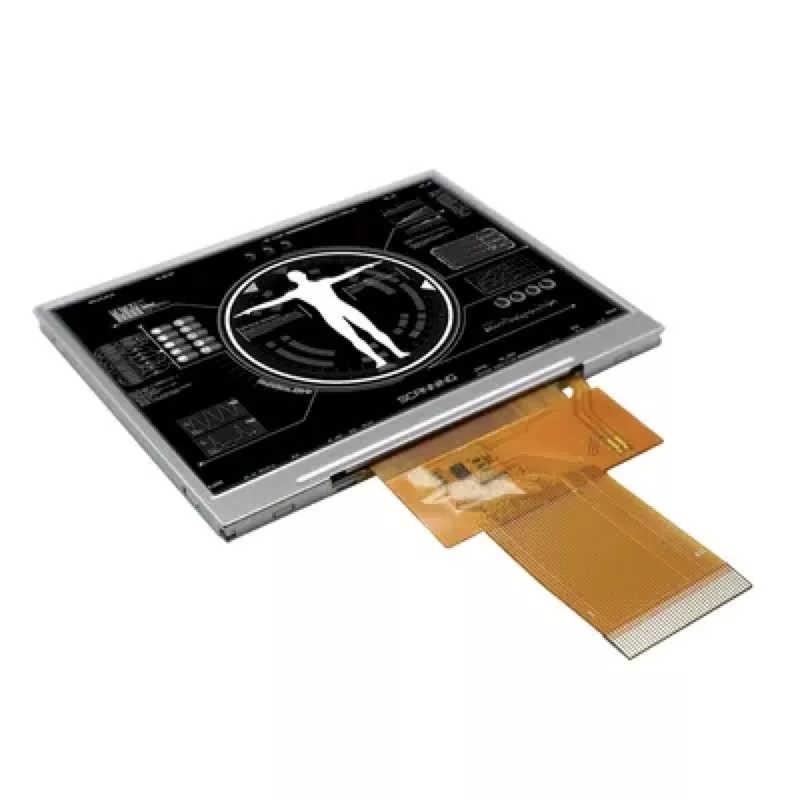

3.5 '' 640x480 pystysuora IPS TFT -moduuli

Mitkä ovat Victronix 3.5 '' 640x480 -asioiden IPS TFT -moduulin edut TFT -moduulien valmistajien kilpailutilanteessa? Aluksi se tarjoaa korkean tyypillisen kirkkauden 400 cd/m², tyypillisen kontrastisuhteen 800: 1 ja leveät 80 asteen katselukulmat kaikkiin suuntiin (3, 6, 9 ja 12), varmistaen erinomaisen luettavuuden eri asemista. Toiseksi siinä on yhtenäinen LED -taustavalo (80% tyypillinen yhtenäisyys), jonka elinaika on 20 000 - 50 000 tuntia (50%: n alkuperäinen kirkkaus 25 ° C: ssa, 20 mA), varmistaen, että sitä voidaan käyttää selkeyteen ja käytettyihin tunteihin eri valaistustilanteissa. Lisäksi se on luotettavuuden tärkeimpien IEC/GB-standardien mukainen, mukaan lukien korkea/matalan lämpötilan toiminta/varastointi, kosteus, lämpöisku, värähtely, mekaaninen isku ja ESD-suojaus (± 8kV AIR, ± 4KV kosketus) toimimaan saumattomasti pidennetyn lämpötila-alueen (-20 ° C- +70 ° C: lla). Lisäksi se integroi TFT-LCD-paneelin, ohjaimen IC (NV3052C), FPC: n ja valkoisen LED-taustavaloyksikön (6 LEDiä) kompaktiin jalanjälkeen, jonka mitta on vain 76,74 mm (W) × 63,74 mm (h) × 3,2 mm (d) (lukuun ottamatta FPC/juote). Aktiivinen näyttöalue on 70,08 mm × 52,56 mm.

Tätä Victronix 3,5 tuuman TFT-moduulia käytetään laajasti teollisissa HMI-paneeleissa, kannettavissa lääkinnällisissä laitteissa, testi- ja mittauslaitteissa, sulautetuissa järjestelmissä, kädessä pidettävässä päätelaitteessa ja kaikissa sovelluksissa, jotka vaativat luotettavaa, korkealaatuista näyttöä kompakti-muotokerroimessa.

Yleiset eritelmät

VXT350MSGV-01 3,5 '' 640x480 pystysuora IPS TFT -moduuli on TFT-LCD-moduuli. Se koostuu TFT-LCD-paneelista, ohjaimen IC, FPC: stä, takavaloyksiköstä. Näyttöalue 3,45 ¢= sisältää 640x (RGB) x480 pikseliä ja se voi näyttää jopa 16,7 miljoonaa väreä. Tämä tuote on sopusoinnussa ROHS: n ympäristökriteerin kanssa.

Huomautus 1: Värimuutos muuttuu hieman lämpötilan ja ajojännitteen mukaan.

Huomautus 2: Ilman FPC: tä ja juotetta.

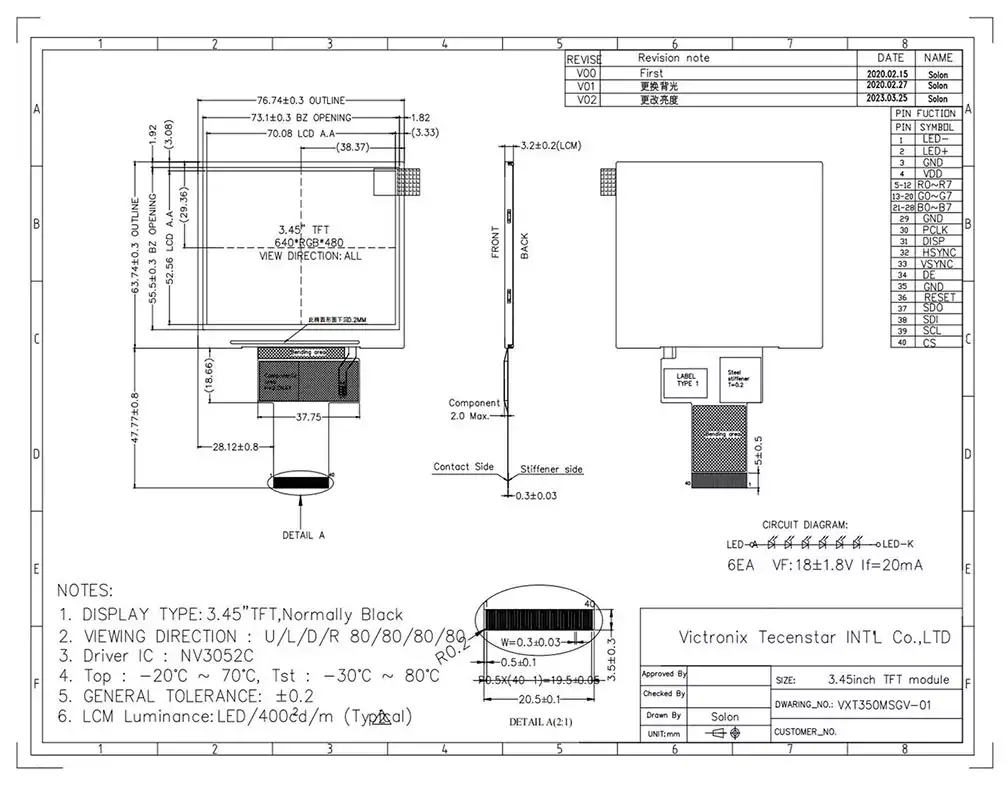

Piirustus
