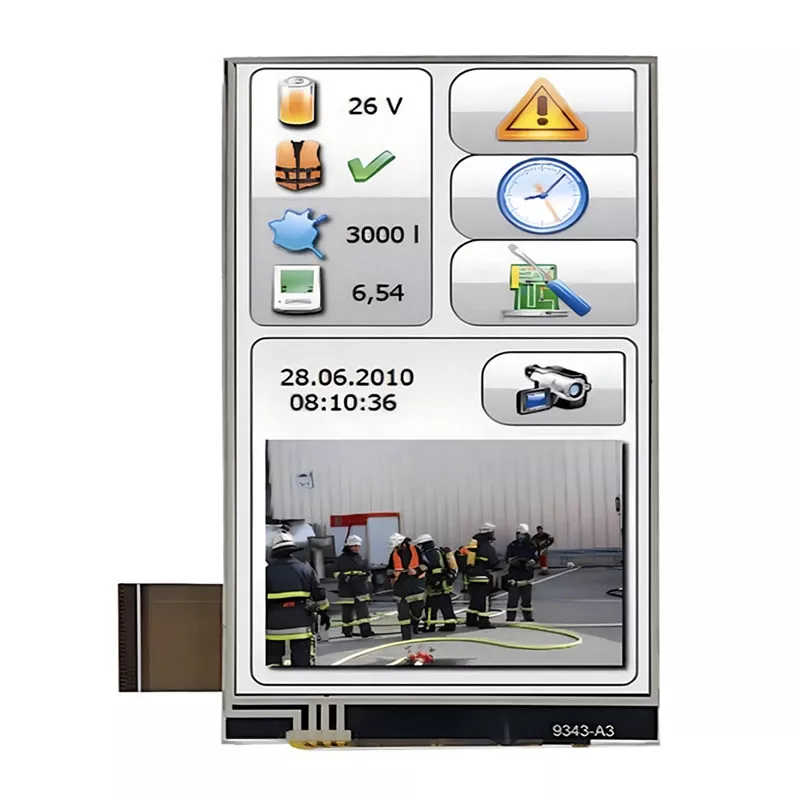

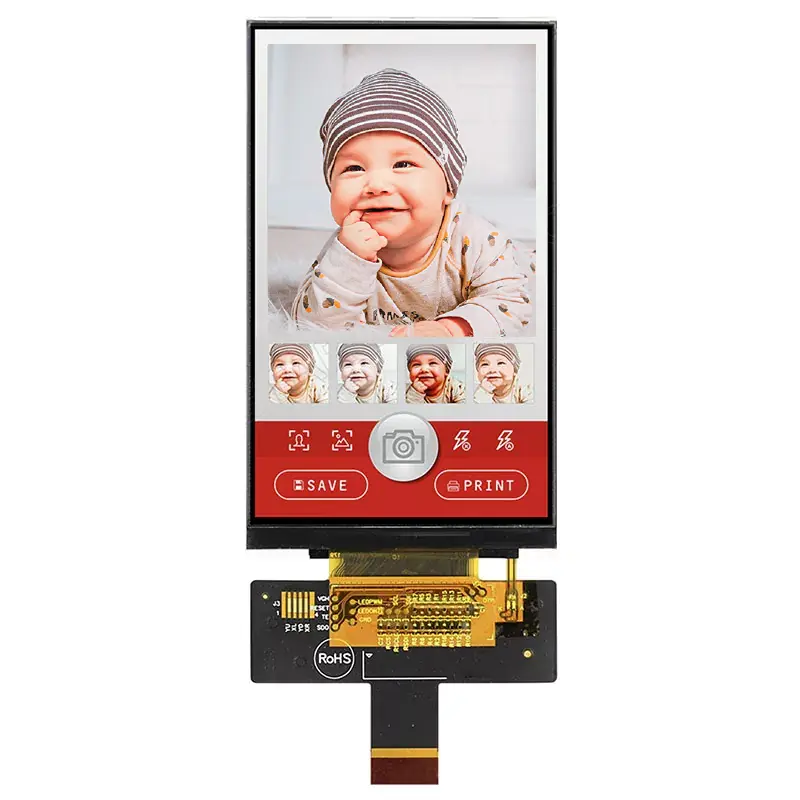

3,97 tuumaa 480x800 IPS TFT -moduuli

VXT397TVI-03 on 3,97 tuuman IPS TFT-LCD -moduuli, jonka resoluutio on 480 x 800 pikseliä. Tämä 3,97 tuuman LCD -moduuli tukee 18 -bittinen RGB -rajapinta, ja siinä on IPS -paneeli, joka tarjoaa laajemman katselukulman vasemmalle: 80 / oikea: 80 / ylös: 80 / alas: 80 astetta (tyypillinen), kontrastisuhde 700: 1 (tyypillinen arvo) ja 300 nkaan kirkkaus (tyypillinen arvo). Paneelissa on häikäisypinta, mikä parantaa kirkkauden suorituskykyä tummemmissa ympäristöissä heijastamalla enemmän valoa ja edistämällä näkyvyyttä. Lisäksi häikäisypinta auttaa ylläpitämään värikyllästymistä, tekemällä näytetyt kuvat elinvoimaiset ja realistiset. Näyttöpinnalla on tyypillisesti vähemmän valonhäviöitä, mikä parantaa näytön yleistä tehokkuutta.

Tämä 3,97 tuuman LCD-näyttö toimii muotokuvatilassa ja integroi moduulin ohjaimen IC ST7701. Rajapinnan syöttöjännitealue on 2,6 V - 3,6 V. TFT -moduuli voi toimia lämpötiloissa -20 ° C: sta +70 ° C: seen, säilytyslämpötilojen ollessa -30 ° C - +80 ° C. Se sopii pienille teollisuuslaitteille, turvallisuusvalvontajärjestelmille, kämmenlaitteille ja sovelluksille, kuten viivakameroille.

Yleiset eritelmät

VXT397MTVI-03 3,97 tuumaa 480x800 IPS TFT -moduuli on TFT-LCD-moduuli. Se koostuu TFT-LCD-paneelista, ohjaimen IC, FPC: stä, takavaloyksiköstä. 3,97 Näyttöalue sisältää 480 x800 pikseliä ja se voi näyttää jopa 262K värejä. Tämä tuote on sopusoinnussa ROHS: n ympäristökriteerin kanssa.

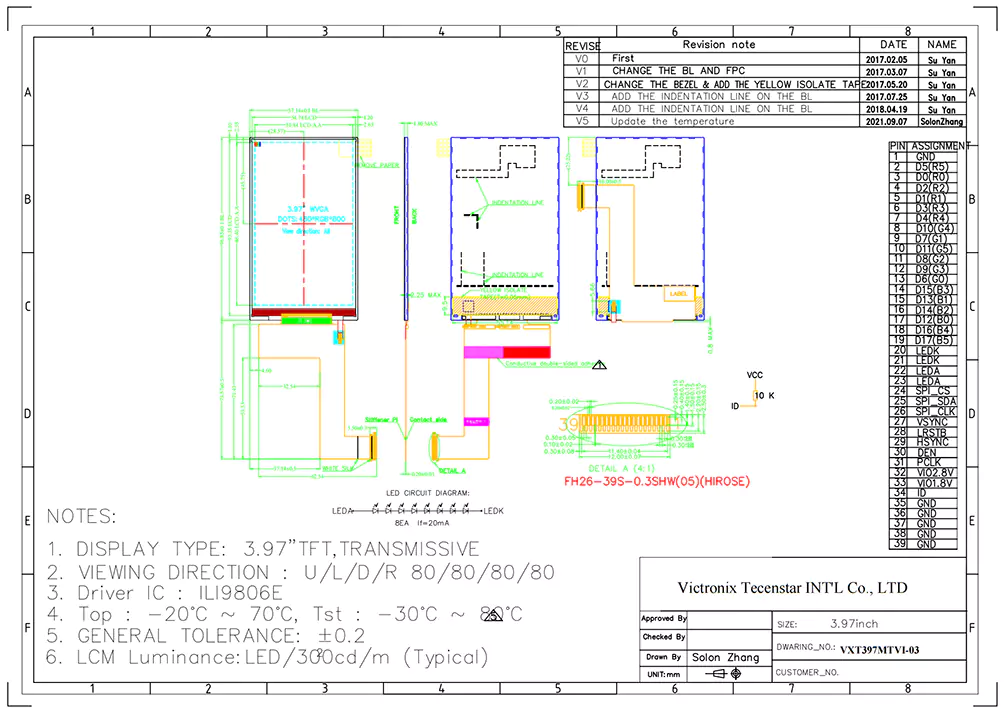

Konepiirustus
