Etkö tiedä mikä kosketusnäyttö on? Tiedät tämän lukemisen jälkeen

Nopean teknologisen kehityksen aikakaudella,kosketusnäytöton tullut erilaisten elektronisten laitteiden ydinkomponentti, jota käytetään laajasti älypuhelimissa, tablet -laitteissa, autojen näytöissä ja teollisuuslaitteissa.

Kosketusnäyttöjen syntyminen

Kosketusnäytöt ovat todella olleet pidempään kuin voimme kuvitella.

Kosketusnäyttötekniikan käsitettä ehdotettiin ensin 1940 -luvulla, ja ensimmäisen todellisen kosketusnäytön perusti vuonna 1965 Yhdistyneen kuningaskunnan kuninkaallisen tutkayhtiön insinööri Eric Arthur Johnson. Johnson kuvasi alun perin keksintöään, jota kutsumme nyt kapasitiiviseksi kosketusnäytöksi, artikkelissa, joka julkaistiin elektroniikkakirjeissä.

Funktio

Toiminnan mukavuuden vuoksi kosketusnäytöt ovat korvanneet hiiret ja näppäimistöt. Kosketusnäytöt ovat älykkäitä laitteita, jotka voivat näyttää tietoja, kommunikoida ohjelmoitavien logiikan ohjaimien (PLC) kanssa ja joilla on muistia ja ohjelmoitavia ominaisuuksia. He voivat näyttää PLC: n käyttötilan, tuotantolinjan nopeuden ja paljon muuta.

Periaate

Yksinkertaisesti sanottuna, resistiivisestikosketusnäyttöKäytä painetunnistusta näytön johtavuuden hallitsemiseksi. Sen rakenne on lähinnä kalvo lasin päällä. Kalvon ja lasin viereiset pinnat on päällystetty ITO: n (indium-tinoksidien), nano-indium-tinoksidi (ITO) -pinnoitteen kanssa. ITO: lla on erinomainen johtavuus ja läpinäkyvyys. Kun sormi koskettaa näyttöä, alakalvon ITO -kerros koskettaa ITO -kerroksen ylälasissa. Seuraavaksi anturi lähettää vastaavan signaalin, joka lähetetään prosessorille muuntopiirin kautta. Tämä signaali muunnetaan sitten näytön X- ja Y -arvoiksi, täydentää napsautusta ja näyttää ne näytöllä.

Toimiaksesi sinun on ensin koskettava näytön etuosaan asennettua kosketusnäyttöä sormella tai muulla esineellä. Järjestelmä etsii sitten ja valitsee tiedot sormen koskettaman kuvakkeen tai valikkopaikan perusteella.

Päätyypit kosketusnäytöt

Niiden toimintaperiaatteen ja tiedon lähettämiseen käytetyn väliaineen perusteella kosketusnäytöt luokitellaan seuraavasti: resistiiviset, infrapunat,

 pinnan akustinen aalto ja kapasitiivinen.

Resistiiviset kosketusnäytöt: Näyttö koostuu monikomposiittikalvosta, joka vastaa näyttöpintaa. Siinä on lasi- tai pleksilasi -pohjakerros ja läpinäkyvä johtava kerros pinnalla. Yläkerros on peitetty kovetetulla, sileällä, naarmuuntuneella muovikerroksella. Sisäpinta on päällystetty myös läpinäkyvällä johtavalla kerroksella. Lukuisat pienet (alle tuhannesosa tuumaa) läpinäkyviä välikappaleet erottavat kaksi johtavaa kerrosta eristykseen. Avain resistiivisiin kosketusnäyttöihin on materiaalitekniikka.

Resistiiviset kosketusnäyttötyypit ja sovellukset

Resistiiviset kosketusnäytöt toimivat täysin eristetyssä ympäristössä, immuuni pölylle ja kosteudelle. Niitä voidaan koskea millä tahansa esineellä, ja niitä voidaan käyttää kirjoittamiseen ja piirtämiseen. Ne ovat erityisen sopivia teollisuuden valvontaan ja toimistojen käyttöön rajoitetun henkilöstön kanssa.

Tyypit:

Resistiiviset kosketusnäytöt luokitellaan neljän, viiden tai kuuden johtimisen moniresistenssien kosketusnäytöiksi nastajen lukumäärästä riippuen.

Pinta -akustinen aalto kosketusnäytöt:

Pinnan akustisen aalto -kosketusnäytön kosketuspaneeli voi olla litteä, pallomainen tai lieriömäinen lasilevy, joka on asennettu CRT: n, LED-, LCD- tai muun näyttönäytön etuosaan. Tämä lasilevy on yksinkertaisesti karkaistu lasi; Toisin kuin muut kosketusnäyttötekniikat, sillä ei ole elokuvaa tai päällekkäisyyttä. Lasi -näytöllä on pystysuora ja vaakasuora ultraääni lähetysmuunnit vasemmassa yläkulmassa ja oikeassa yläkulmassa, kun taas oikeassa yläkulmassa sijaitsevat kaksi vastaavaa ultraääniversioainetta.

Lasinäytön neljä reunaa on kaiverrettu tarkasti etäisyydellä heijastavilla raidoilla 45 asteen kulmassa, mikä kasvaa tiheydessä.

Kuinka se toimii: Lähettävä muunnin muuntaa ohjaimen lähettämän sähkösignaalin kosketusnäyttökaapelin kautta akustiseksi energiaksi, joka sitten siirretään vasemmalle pinnalle. Lasin pohjassa olevat tarkkuus heijastavat raidat heijastavat akustista energiaa ylöspäin, heijastaen sitä tasaisesti. Akustinen energia kulkee sitten näytön pinnan yli, missä se on keskittynyt oikealle linjalle yllä olevien heijastavien raidojen avulla, etenemällä x-akselin vastaanottaville anturille. Vastaanottavat muuntimet muuntavat palautetun pinnan akustisen aaltoenergian sähköiseksi signaaliksi.

Edut:

1. Pinta -akustiset aalto -kosketusnäytöt ovat kestäviä värähtelylle, mikä tekee niistä sopivia julkisiin tiloihin.

2. pinta -akustinen aaltotekniikka tarjoaa toisen ominaispiirteen: nopean reaktionopeus, nopein kaikista kosketusnäytöistä ja sileä tunne. 3. Pinnan akustisen aalto (SAW) -teknologian kolmas ominaisuus on sen vakaa suorituskyky. Koska SAW -tekniikan periaate on vakaa, SAW -kosketusnäytön ohjain laskee kosketusaseman mittaamalla vaimennusmomentin sijainti aika -akselilla. Siksi sahan kosketusnäytöt ovat erittäin vakaita ja tarjoavat erittäin suurta tarkkuutta.

4. SAW -kosketusnäyttöjen neljäs ominaisuus on, että ohjainkortti voi erottaa pölyn ja vesipisarat, sormen ja kosketuksen määrän.

5. SAW-kosketusnäyttöjen viides ominaisuus on heidän kolmannen akselin Z-akselin vaste, joka tunnetaan myös nimellä painekappaleen vaste. Tämä johtuu siitä, että mitä suurempi voima käyttäjä koskettaa näyttöä, sitä leveämpi ja syvempi vaimennusmuoto vastaanotetun signaalin aaltomuodossa.

Haitat: SAW -kosketusnäyttöjen haitta on, että kosketusnäytön pöly- ja vesipisarat estävät saha -aaltojen siirron. Vaikka älykäs ohjainkortti pystyy havaitsemaan tämän, pölyn kertyminen tietylle tasolle heikentää merkittävästi signaalia, aiheuttaen sahan kosketusnäytön hitaan tai jopa toimimattoman. Siksi sahan kosketusnäytöt tarjoavat pölynkestäviä malleja. Toisaalta on suositeltavaa muistaa puhdistaa kosketusnäyttö säännöllisesti vuosittain.

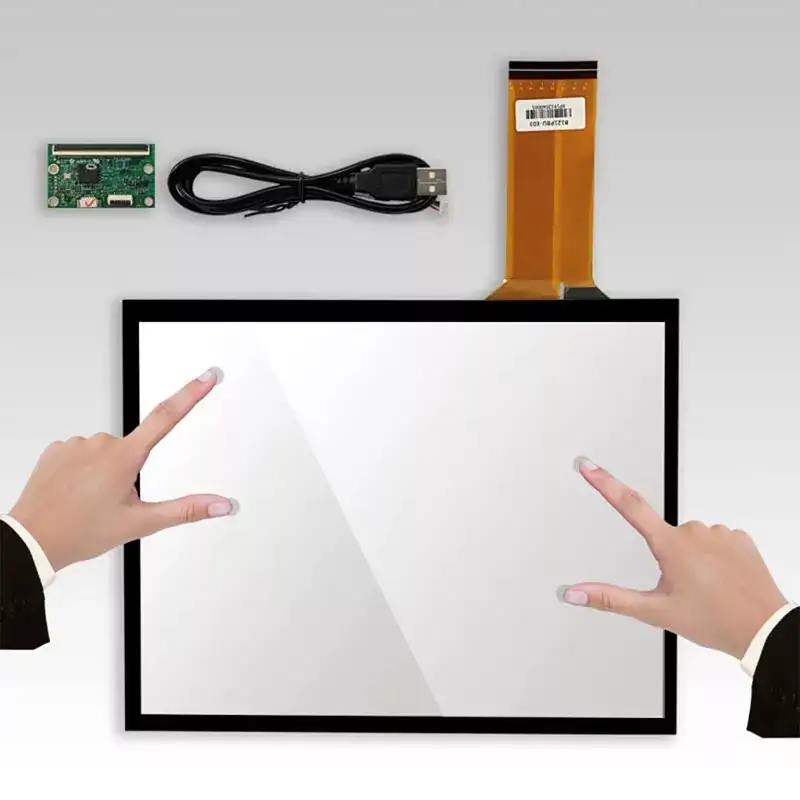

Kapasitiiviset kosketusnäytöt

Kapasitiiviset kosketusnäytöt rakennetaan pääasiassa päällystämällä lasi -näyttö läpinäkyvällä kalvolla ja peittämällä sitten johtavan kerroksen suojalasilla. Tämä kaksilasi-muotoilu suojaa perusteellisesti johtavaa kerrosta ja anturia. Lisäksi kapeat elektrodit on päällystetty kosketusnäytön kaikille neljälle puolelle, mikä luo vähäjännitteisen vaihtovirtakentän johtavan kerroksen sisällä. Kun käyttäjä koskettaa näyttöä, kytkentäkondensaattori muodostaa käyttäjän sähkökentän, sormen ja johtavan kerroksen välillä. Elektrodien tuottama virta virtaa kosketuspisteeseen, virran suuruus on verrannollinen sormen ja elektrodien väliseen etäisyyteen. Kosketusnäytön takana oleva ohjain laskee virran suuruuden ja suhteen määrittämään tarkasti kosketuspisteen sijainnin.

Infrapunakosketusnäytötovat edullisia, helppo asentaa ja erittäin herkkiä sekä valolle että nopealle kosketukselle. Koska infrapuna -kosketusnäytöt luottavat infrapunavaloon tunnistamisen vuoksi, ulkoisen valaistuksen, kuten auringonvalon ja sisävalojen, muutokset voivat vaikuttaa niiden tarkkuuteen. Lisäksi infrapuna -kosketusnäytöt eivät ole vedenpitäviä tai alttiita lialle. Mikä tahansa pieni vieras esine voi aiheuttaa virheitä ja vaikuttaa niiden suorituskykyyn, mikä tekee niistä sopimattomia ulkokäyttöön tai julkiseen käyttöön. Riippumatta siitä, onko kyse massatuotannosta tai räätälöityistä palveluista, kosketusnäytön valmistajat innovaatio ja optimoivat prosessit ja palvelut vastaamaan erilaisia ​​tarpeita teollisuuden sisällä ja sen ulkopuolella tarjoamalla asiakkaille ensiluokkaisen kosketusnäytön tuotekokemuksen. Näiden ainutlaatuisten myyntipisteiden ymmärtäminen auttaa sinua ymmärtämään paremmin kosketusnäyttöteollisuuden ydintietoa.
